Interface de usuário Ribbon

Interface de usuário do CMS IntelliCAD - A interface ALL-IN unificada.

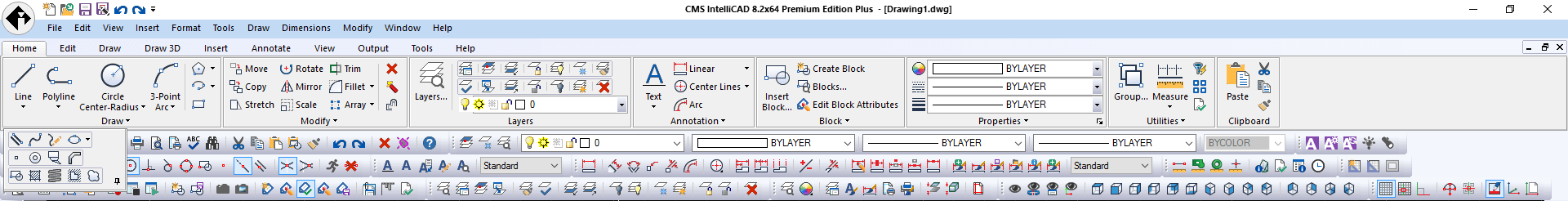

Os usuários podem trabalhar com a janela IntelliCAD e seus elementos em uma variedade de maneiras. Por exemplo, você pode exibir e reorganizar as barras de ferramentas, exibir a barra de comandos e ativar a barra de status. As barras de ferramentas ea barra de comando também podem ser flutuantes em qualquer lugar na tela ou encaixadas nas bordas da janela principal do CMS IntelliCAD.

Com o CMS IntelliCAD o usuário pode combinar barras de ferramentas flutuantes e menus com a nova interface Ribbon CMS IntelliCAD.

As comutação de abas Ribbon também podem ser executada rapidamente girando a roda do mouse enquanto o ponteiro do mouse está sobre a guia Comandos Ribbon.

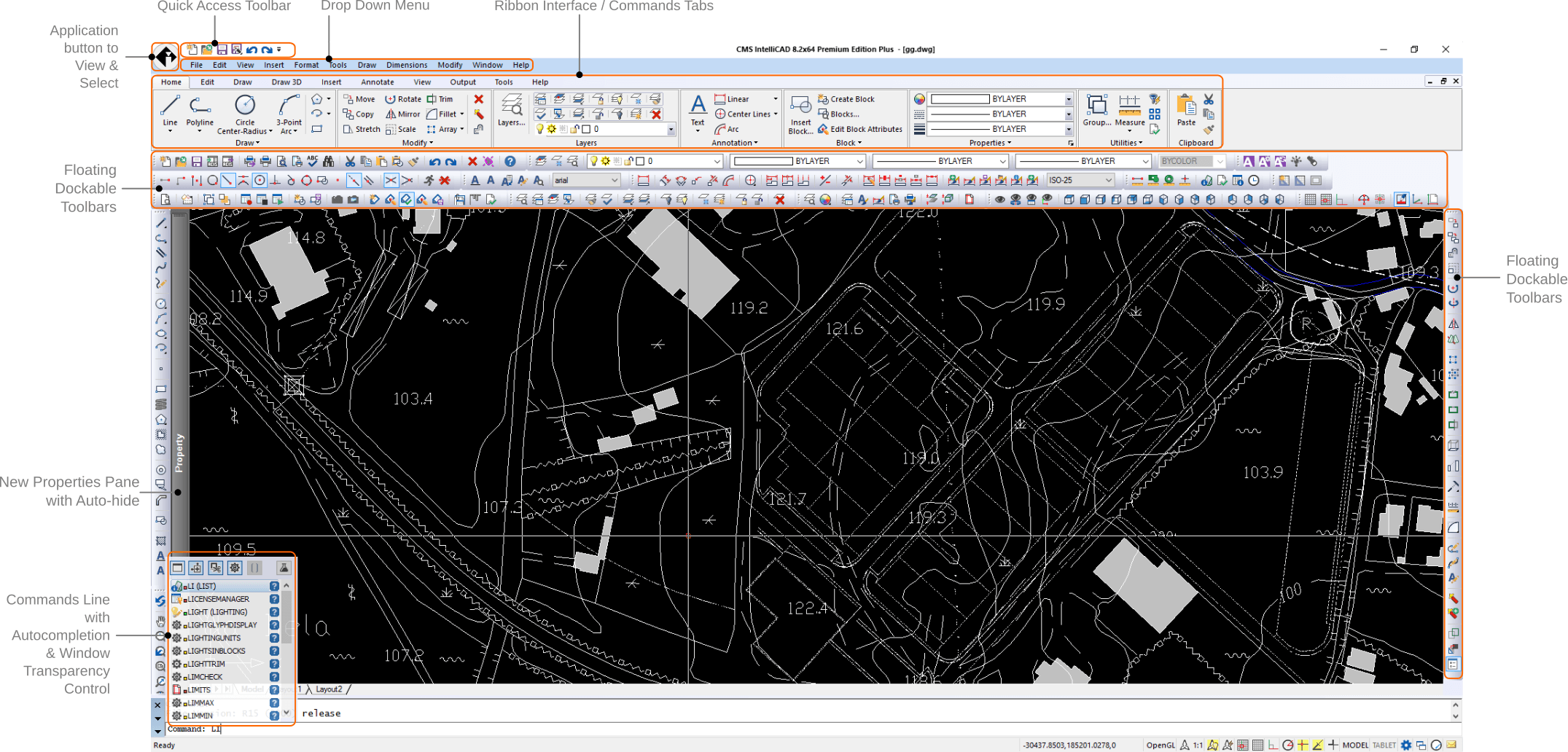

A interface Ribbon do CMS IntelliCAD® contém várias áreas das quais escolher os comandos: Faixa para aplicações, Faixa de opções, Barra de ferramentas de acesso rápido e Abas. Observe que alguns ferramentas CAD estão disponíveis apenas na edição do PE Plus

• Botão de aplicativo — O botão Aplicativo no canto superior esquerdo contém comandos relacionados com manuseamento de arquivo como Novo, Abrir, Importar, Exportar e mais.
• Barra de acesso rápido — Contém comandos comuns. Clique na seta para baixo da barra de ferramentas Acesso rápido para escolher quais comandos a exibir e personalizar vários elementos visuais da janela de desenho.
• Abas — Contém comandos relacionados agrupados, por exemplo, nas abas denominadas Início, Editar, Desenhar 2D, etc..

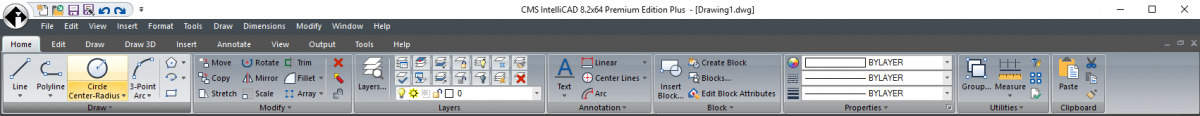

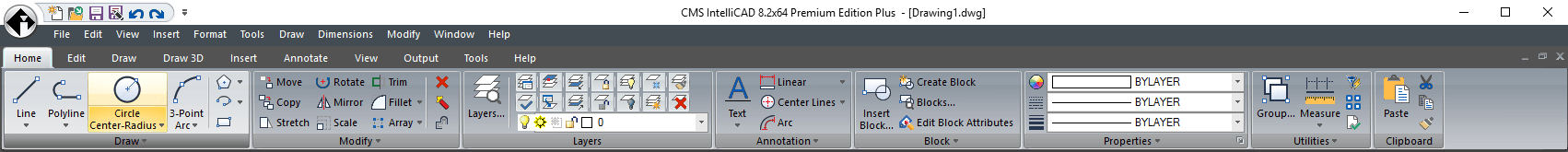

Home
Nesta aba principal, os usuários têm acesso aos recursos de criação e edição de entidades principais mais usadas. Desenhar linhas, curvas, círculos, modificar entidades, inserir texto, anotar e inserir cotas, criar, inserir e editar blocos cad, controlar recursos de camada e compartilhar ou transferir entidades através da área de transferência do Windows.

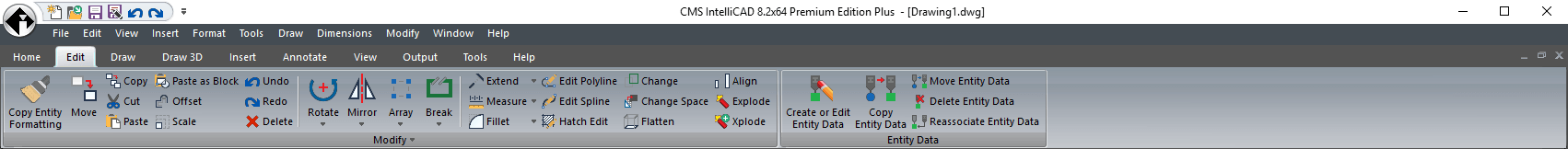

Edit
A aba EDITAR permite editar a entidade.

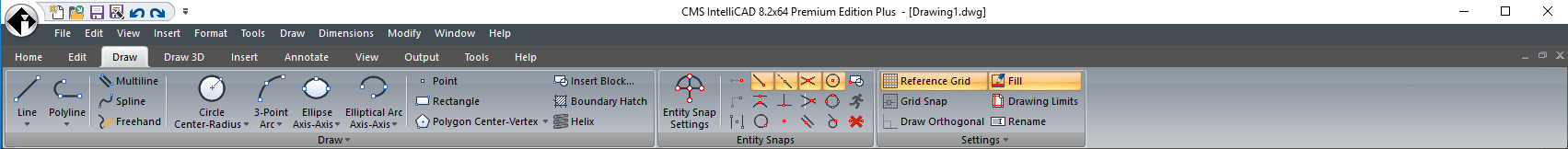

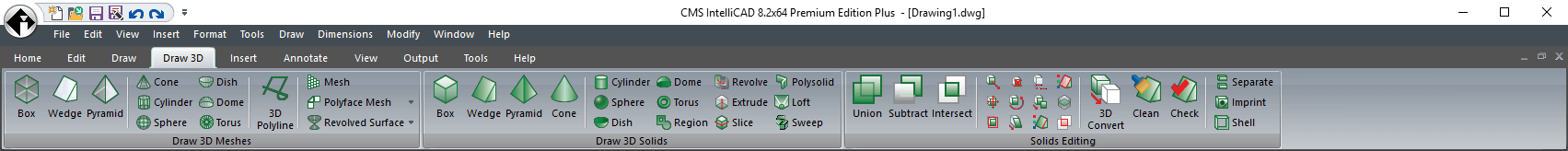

Draw & Draw 3D (Sólidos somente na edição PE Plus)
A aba DRAW permite aos usuários controlar como as entidades são criadas. A criação de entidade de desenho principal, snaps de entidade, configurações de entidade, malhas 3D, sólidos e edição de sólidos estão disponíveis nessa aba.

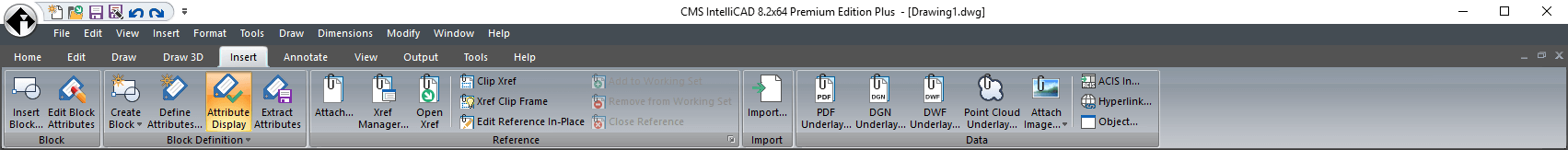

Insert
A aba INSERT permite a inserção e o controle de referências e arquivos externos.

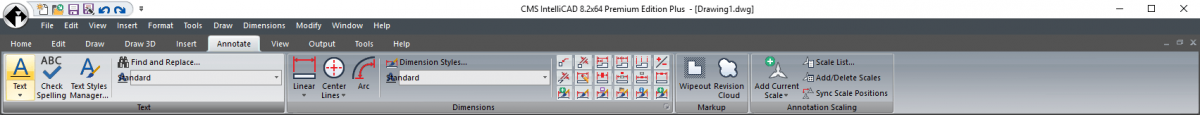

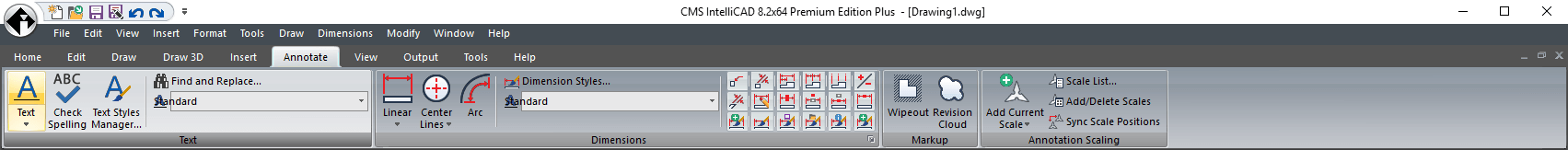

Annotate
Na aba ANNOTATE os usuários são capazes de criar, editar e controlar entidades de texto, inserir todos os tipos de dimensões, incluindo a edição de estilos, a revisão de nuvens e as marcas de exclusão, adicionar e editar a escala de anotações.

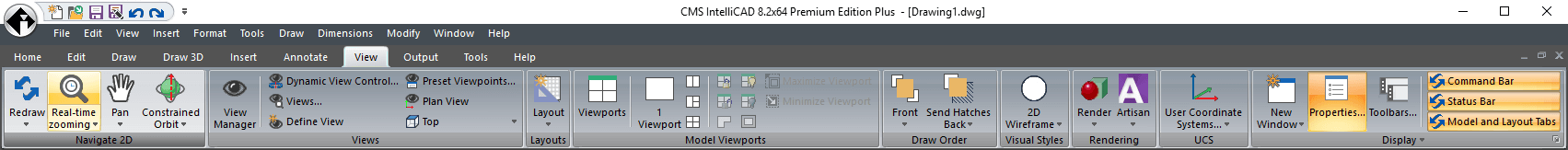

View
A aba VIEW permite aos usuários controlar como navegar e exibir o desenho e entidades. Exibições pré-definidas, Exibições dinâmicas, Layouts, View-ports, entidades de edição DRAW ORDER, definir o estilo visual, renderizar uma cena 3D, definir sistema de coordenadas UCS e controlar as funções de exibição.

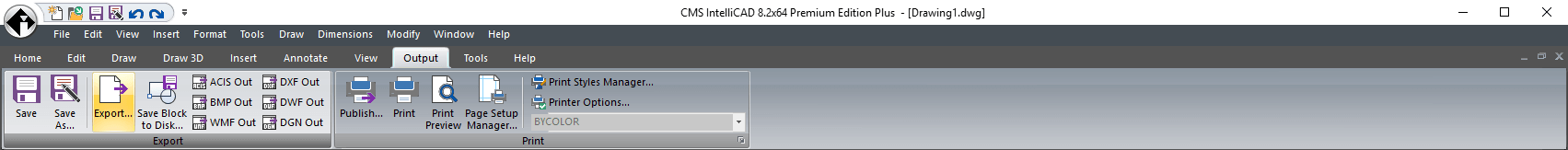

Output
Os recursos Exportar arquivo e Plot estão disponíveis na guia OUTPUT. Exportar um arquivo de desenho ou entidades para formatos de arquivo * .DXF, DWF, SAT, BMP, WMF, EMF, PDF, SVG, STL e DAE. PLOT através de PUBLICAR ou IMPRIMIR e definir ou gerenciar o estilo de impressão são recursos disponíveis nesta aba.

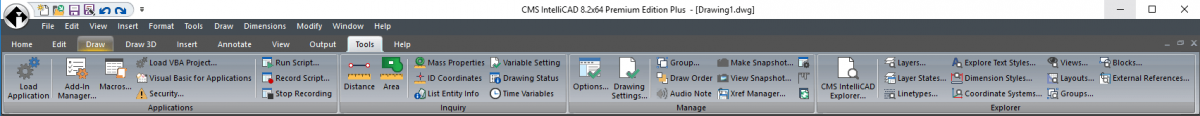

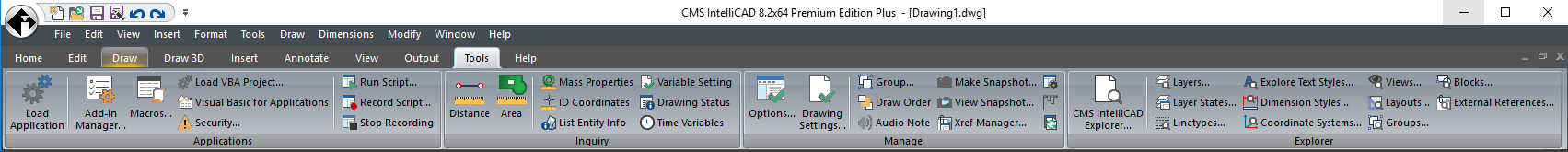

Tools
A aba TOOLS dá acesso ou executa o desenvolvimento de aplicativos personalizados, desenvolvidos como Microsoft VBA ou .NET, LISP, IRX, SDS. A aba TOOLS também pode consultar entidades de desenho como ÁREAS, PROPRIEDADES MASSAS, etc. ou definir configurações de variáveis. Gerenciar configurações de desenho, referências externas e personalizar menus de usuário, barras de ferramentas, atalhos de teclado e alias. Os principais recursos do EXPLORE também estão disponíveis na aba TOOLS.

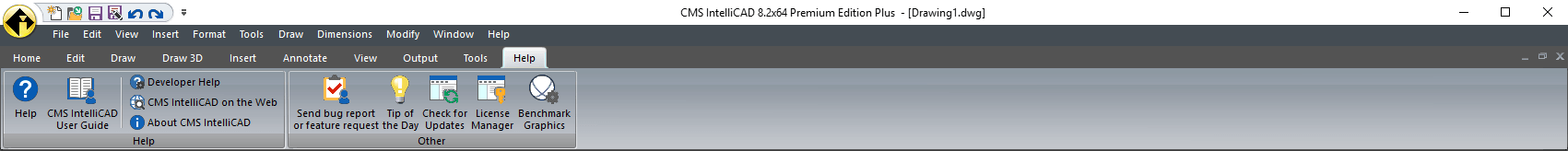

Help
Com a aba HELP (Ajuda), os usuários podem obter suporte técnico através do recurso de ajuda integrado, guia completo do usuário PDF imprimível (alguns recursos estão disponíveis somente na edição completa do PE Plus), usar o formulário de envio de relatório de erros e também verificar a se existem atualizações ou acessar o gerenciador de licença. Os usuários também podem analisar seus dispositivos gráficos aqui.
